luni, 31 decembrie 2012

Sursa de tensiune liniară (bazat pe LM317) (1)

Pentru proiectele mele am nevoie de o sursă de tensiune liniară reglabilă și am decis să construiesc una. Am căutat pe net alte proiecte de același gen și am găsit aici. Schema de principiu e cam aceeași doar că am rearanjat altfel totul pentru a folosit transformatorul pe care îl am.
Am creeat schema electronică și schema PCB cu Express PCB pe care le găsiți mai jos:
 - Schema  PCB
 - Schema electronică

În principiu am folosit un transformator TEZ10/D230/12-12V - Transformator: încapsulat; 10VA; 230VAC; 12V; 12V; Montare: PCB. Acest transformator are două ieșiri pe care urmează să le folosesc una pentru afișorul de tensiune și una pentru sursa în sine. Apoi am folosit o punte redresoare și un stabilizator de tensiune LM317.
 Placa arată cam așa:



Placa e gata în proporție de 50%. Mai am de lipit piesele pentru stabilizatorul de tensiune pentru afișorul de tensiune. Apoi trebuie să montez totul într-o cutie specială.
Am testat ce am lipit până acum și funcționează chiar bine, dar mai am încă mult de lucru. Sper să termin totul în luna viitoare.
Formulele si calculele le voi posta data viitoare :).

Până atunci vă urez:

 La mulți ani și An nou fericit !

miercuri, 26 decembrie 2012

Ce lucrez

Programez în embedded C la lucru, mai programez în PHP pe acasă (destul de rar în ultima vreme). Electronica e ca un hobby pentru mine și culmea chiar îmi place.

Lista proiectelor de electronică le găsiți pe blog:
Electronică aplicată :)

Despre mine

Salut!
Mă numesc Simedru Florin și sunt inginer computere. Am terminat facultatea de Inginerie Herman Oberth Sibiu secția Calculatoare promoția 2003. Lucrez din 2004 în domeniul automotive. În prezent sunt software developer la Continental Sibiu.

duminică, 23 decembrie 2012

Raspberry Pi cu OpenELEC

Că tot o să vină Crăciunul am decis să îmi fac un mic cadou. Mi-am cumpărat un Raspberry Pi. Jucăria arată cam așa:
Fata cu procesorul:

Fata cu soclul SD:

Asamblat în cutie arată cam așa:

Până aici toate bune și frumoase ... Să trecem la software. Am intrat pe wiki să vad lista cu OS-urile disponibile. Însă am avut câteva mici probleme la instalarea OS-ului. Am încercat prima oara cu raspbmc (XMBC pentru RPi) . Instalarea însă nu a reușit pentru că nu găsea serverul ... ciudat.
Apoi am încercat cu Rapbian care putea să acceseze rețeaua dar nu a găsit modulele de kernel pe mirror-ul selectat de mine ... și mai ciudat. Nu am insistat prea mult pentru că am vrut să văd un rezultat vizibil cât mai curând posibil.
Am trecut la OpenELEC cu care am avut succes, dar cu un mic truc. Din păcate nu există metodă de instalare pentru Windows în momentul acesta. A trebuit să îmi pornesc computerul în Ubuntu pentru a seta cardul SD cu imaginea de instalare a OS-ul OpenELEC.
Cam astea sunt instrucțiunile :
- Pentru a extrage fișierele trebuie sa introduceți comenzile de mai jos de la tastatura:
cd /home/username/Downloads
tar xvf OpenELEC-RPi.arm-devel-20120606162014-r11258.tar.bz2
- Pentru a seta cardul SD acestea sunt comenzile pe care trebuie să le introduceți (Cu precizarea că SD-ul trebuie să fie conectat la computer):
cd /home/username/Downloads/OpenELEC-RPi.arm-devel-20120606162014-r11258
sudo ./create_sdcard /dev/sdb
De aici totul a devenit foarte simplu. Am inserat cardul în Raspberry Pi și totul a mers foarte bine mai departe.

Sistemul de operare a bootat destul de repede și am putut sa folosesc noul meu Smart TV :).

Am rămas un pic surprins când a pornit direct în pagina meteo setată direct pentru Sibiu. Trebuie sa recunoașteți că arată destul de bine.
Plus bonus YouTube :)

Deocamdată îl folosesc în felul ăsta și pe viitor mi-am propus sa instalez Raspbian și sa construiesc un mic proiect de automatizare casnica. Am gasit aici câteva idei.
Cei ce vor să cumpere vă îndrum către Raspberry Pi

marți, 18 decembrie 2012

Generator de ultra sunete (3)

Am testat cele doua circuite de generare ultrasunete:
Circuit 1
Circuit 2
Dar fără succes :( ... cățeii n-au avut nici o reacție și mai mult au crezut ca le aduc ceva de mâncare :) și au început sa dea din coada prietenoși. Se pare ca mi-am făcut noi prieteni :). Am impresia ca nu e vorba numai de frecventa ci și de amplitudine. Sunetul generat trebuie sa fie destul de puternic astfel încât să fie auzit la 3-4 metri. S-ar putea sa trebuiască să pun și o parte de amplificare circuitului meu pentru a avea un sunet suficient de puternic dar deocamdată încerc fară.
Am continuat să încerc să construiesc un circuit funcțional care să genereze un semnal de frecventa 30 - 40 KHz. Pe parcursul căutărilor mele am descoperit un progrămel foarte util pentru simularea de circuite electronice. Se numește LTSpice pe care îl găsiți aici.

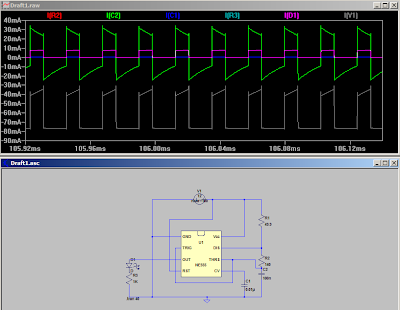

Am făcut o mică simulare care arată cam asa :

Acest circuit l-am simulat și construit. Se pare că funcționează destul de bine.
Cablajul arată cam așa :

Mai rămâne sa îl testez pe "noii mei prieteni". :)

luni, 17 decembrie 2012

Electronic basics - Inductors

"An inductor (also choke, coil, or reactor) is a passive two-terminal electrical component that stores energy in its magnetic field. For comparison, a capacitor stores energy in an electric field, and a resistor does not store energy but rather dissipates energy as heat." (wikipedia)

In the circuit from above there is 5V across the inductor, and no current. Over time, the voltage across the inductor decreases, allowing the flow of current to slowly increase until it acts as a closed circuit; current flows freely across it.

When the inductor is connected to the resistor it will "discharge" the electric charge stored in the magnetic field till the current flow will decrease to zero.
The scope below the circuit shows the voltage across the inductor in green, and the current in yellow.

joi, 13 decembrie 2012

Electronic basics - Capacitor

Basically the capacitor definition is this: "A capacitor (originally known as condenser) is a passive two-terminal electrical component used to store energy in an electric field. The forms of practical capacitors vary widely, but all contain at least two electrical conductors separated by a dielectric (insulator); for example, one common construction consists of metal foils separated by a thin layer of insulating film. Capacitors are widely used as parts of electrical circuits in many common electrical devices." (wikipedia)
A circuit with a condenser looks like this one:

As current flows into the capacitor, the voltage across the capacitor increases. As its voltage approaches the source voltage (the 5V voltage source shown on the left), the current flowing into the capacitor decreases.
After the switch is closed the capacitor will discharge over the resistor and the voltage will look like in the graph.

miercuri, 12 decembrie 2012

Citatul zilei

“Puţini sunt cei care ştiu, cât de puţin ar trebui să ştie, ca să ştie, cât de puţin ştiu de fapt” William Shakespeare

marți, 11 decembrie 2012

Electronic basics - Resistors


The green color indicates positive voltage, and the gray color indicates ground (or earth). The yellow dots indicates current (in the conventional direction). The left side of the circuit shows a voltage source providing 5 volts, and the current flows through a number of switches and resistors to the right. The amount of resistance in ohms is shown to the right of each resistor.
If there is only one switch closed on top and one closed on the bottom, then there is a single path through the circuit, and by Ohm's Law, the current will be equal to 5V divided by the total resistance through the current path.
If there are multiple current paths, you may have resistors in parallel.

If all the resistors are active in the circuit and the path without resistor is open then the current flow through entire circuit is very low.

To compute current you can use Ohm's law
Electric current = Voltage / Resistance

vineri, 7 decembrie 2012

Generarea unui semnal dreptunghiular folosind NE555

De ceva vreme încerc sa realizez un circuit generator de ultrasunete. Din păcate încă nu funcționează și am început sa studiez un pic cum funcționează cipul NE555.E bine sa te intorci la studiu în momentul în care nu merge nimic. Am început inginerește cu datasheet-ul (adică fisa de catalog :) ).
Schema bloc arata în felul următor:

Si o schema funcțională folosind cipul NE555 arata cam asa:

Explicația din punct de vedere electronic a circuitului de mai sus este următoarea:
O perioadă începe în momentul în care "tr" (trigger input) coboară mai jos de 1/3 din Vin sau 3.33V. Când acest lucru se întâmplă cipul NE555 va avea la ieșire "HIGH" și așteaptă ca "th" (threshold input) să ajungă 2/3 din Vin sau 6.67 V. Atunci când condensatorul se va descărca în sens invers, semnalul de pe "th" va creşte până la nivelul corespunzător. Apoi intervalul se va termina, ieșirea va returna "LOW" și condensatorul se va descarca prin "dis". Când condensatorul se descărcă integral atunci "tr" ajunge la 3.33 V, și perioada va reîncepe. În final o sa avem o forma de undă dreptunghiulara.
Am înțeles cât de cât. Pare destul de simplu. O sa ajustez rezistorii si condensatorul sa obtin frecventa dorita de 30 KHz dupa formula de mai jos:
f = 1.44/(C1(R1+2R2))

miercuri, 5 decembrie 2012

Cele mai importante 100 de siteuri straine

Incercati-le ! merită !

CURIOSITY & KNOWLEDGE
reuters.com
research.philips.com
podtropolis.com
papertoys.com
new7wonders.com
lipsum.com
thomasedison.org
beelinetv.com
useit.com
submarinechannel.com/titlesequences
visual-literacy.org
cartype.com
captology.stanford.edu
bannerblog.com_au
ge.com
curiosityshoppeonline.com
creativecommons.org
lawsofsimplicity.com
gnu.org
digg.com

GRAPHICS, MUSIC & ARTS
yugop.com
vincent-vella.com
uva.co.uk
tutorialblog.org/free-vector-downloads
tate.org.uk
squidfingers.com/patterns
sohodolls.co.uk
radioblogclub.com
photogravure.com
netdiver.net/illustration
mine-control.com
matthewmahon.com
marcelod2.com.br
magwerk.com
kraftwerk.blocmedia.net
grupow.com/circulo
creaturesinmyhead.com
bernhardwolff.com
arturofuentes.com
alennox.net

E-COMMERCE EXPERIENCE
colette.fr
imaginemusicstore.com
canyon.com
coft1.com
heftyrecords.com
ourtype.be
freddyandma.com
nikeid.nike.com
oneill.com
agentprovocateur.com

SEARCHING & FINDING
trendwatching.com
thefwa.com
springwise.com
scirus.com
scholar.google.com
podcasts.yahoo.com
maps.live.com
chacha.com
books.google.com

ONLINE RESOURCES
infopresse.com/prixboomerang
rjnet.com.br/2velocimetro_php
vixy.net
kuler.adobe.com
wikitravel.org
thinkingwithtype.com
dominiopublico.gov.br
madehow.com
icp.org
howstuffworks.com
dafont.com
dictionary.reference.com
gutenberg.org
nationmaster.com
en.proverbia.net
del.icio.us
touchgraph.com

TOP INTERACTIVE EXPERIENCE CREATORS
2advanced.com
akqa.com
almapbbdo.com.br
artless.gr.jp
bigspaceship.com
d-o-e-s.com
domanistudios.com
eurorscg4d.com
farfar.se
firstbornmultimedia.com
group94.com
heiwa-alpha.co.jp
hi-res.net
lowetesch.com
northkingdom.com
rga.com
soleilnoir.com
wefail.com

duminică, 2 decembrie 2012

Realizarea de PCB-uri folosind tehnica transferului de toner (2)

După câteva încercări nereușite am reușit sa îmi finalizez PCB-ul care urmează să devina un generator de ultrasunete.
Placa arata cam asa înainte sa lipesc piesele:

Placa arata destul de profesional trebuie să recunoașteți :). La tăierea plăcilor am o mica problemă ... nu prea îmi iasă. Poate îmi sugerați o metoda simpla și eficienta ...
Am făcut gauri de 1 mm cu mașinuța asta :

Știți ce se spune, uneltele bune fac dintr-un meșter bun un meșter foarte bun :).
Apoi am lipit toate piesele folosind stația de lipit de mai jos:

și circuitul final îl vedeți mai jos:
- lipiturile:

- piesele:

Circuitul funcționează dar încă nu l-am testat cu un câine adevărat (suna ciudat. nu ? :) ). După cum v-am spus acest circuit generează ultrasunete cu frecventa de 30 KHz. Câinii aud aceste ultrasunete, dar sunt foarte supărătoare pentru urechile lor și în consecință îi face sa se îndepărteze. Teoria e una și practica e altceva(vezi aici cum sta treaba cu frecvențele). O să testez circuitul și o să vă spun rezultatul.
Țineți aproape.Pe curând.

marți, 20 noiembrie 2012

Jocurile sunt ca un medicament sau ca un drog ?

Se pare ca în doze mici jocurile sunt chiar benefice. Creste nivelul de atenție pentru mai mult de 3 obiecte în mișcare , creste acuitatea vizuala (vezi mai bine detaliile) și multe altele.
In prezentarea de mai jos se explica mai pe larg:

si chiar creste speranța de viata ...

deci dacă oamenii de știința au demonstrat ca jocurile sunt bune atunci sa ne jucam ... dar cu măsură :). Eu zic ca niciodată nu ne oprim din jucat ...
parerea mea :)

sâmbătă, 17 noiembrie 2012

Realizarea de PCB-uri folosind tehnica transferului de toner (1)


Am încercat weekendul asta sa îmi realizez un PCB (printed circuit board). Pare destul de greu de realizat, și chiar este :). Am urmat o procedura din 6 pași destul de simpli. La fiecare pas e cate o șmecherie care poate distruge toată placa.
Pașii procedurii sunt următorii:
1. Pregătiți schema de montaj într-un program de editare circuite electronice. Eu am folosit Express PCB. Acest program e gratis și foarte ușor de folosit. Schema cablajului se printează cu o imprimanta laser pe o coala de hârtie fotografica (pe parte lucioasa). Aceasta hârtie are un strat de plastic foarte fin care prin încălzire se va desprinde împreună cu tonerul si se va lipi de placa de cupru.
2. Tăiați o bucata de placa cu strat de cupru și curățat-il cu un burete de vase nou și cu detergent obișnuit (pentru șmirgăluire se folosește doar parte mai aspra a buretelui de vase). Uscați bine placa după spălare.
3. Potriviți hârtia fotografica (pe care s-a imprimat circuitul) pe placa și presați bine cu un fier de călcat foarte bine încins ( la temperatura maxima ). Circa 5-6 min.
4. Puneți placa în apa fierbinte și înlăturați cu grija hârtia. Daca ati parcus toti pașii corect atunci ar trebui sa rămână doar circuitul imprimat pe placa de cupru, daca nu atunci revino la pasul 1 :).
5. Puneți placa în Clorură Ferica FeCl3. Corodarea e mai rapida dacă se folosește apa fierbinte la dizolvarea FeCl3. (corodare ar trebui sa dureze cam o ora jumate)
6. Înlăturați tonerul cu acetona sau cu partea mai aspra a buretelui de vase
7. Faceți gauri și lipiți piesele și gata , circuitul este gata ....
Din păcate eu nu am burghiu asa de subțire și placa mea arata cam asa (destul de bine pentru un începător):

Urmează sa tai placa, să o șlefuiesc un pic și să fac gauri și sa îmi lipesc piesele.
Circuitul realizat este de fapt un generator de ultrasunete :

M-am inspirat de aici pentru circuit și de aici pentru procedura de realizare a PCB-urilor.
Deci e destul de "simplu" :)

sâmbătă, 10 noiembrie 2012

Un nou proiect cu Arduino - Senzor de gaz metan cu afisaj (1)

Am terminat versiunea beta :) a senzorului de gaz metan. Afisarea a fost cel mai greu de facut. Lipisem doua fire invers si m-am chinuit 2 saptamani sa imi dau seama de gresela. Senzorul insa imi da niste date destul de bizare. I-am adaugat si niste rezistente comform specificatiilor dar datele tot mi se par foarte aiurea.
Schema de montaj a senzorului
Graficul senzorului in functie de voltaj

Placa in timpul functionarii

Specificatiile senzorului de gaz
O sa revin cu date despre placa si despre datele primite de la senzor.

vineri, 9 noiembrie 2012

Cum sa traiesti 100 de ani

Calea catre fericire

Iata câteva gânduri despre fericire, care nu o explica 100% ci doar aruncă o noua lumina asupra ei.
Fericirea înseamnă plăcere. Fericirea înseamnă liniște sufleteasca și sănătate trupeasca.
Dar, dacă analizaţi caracteristicile acestor două concepte, plăcerea depinde de timp, de obiectul său, de loc. Natura sa se schimbă. Un minunat tort de ciocolată: prima înghiţitură este delicioasă, a doua nu prea, apoi ne îngreţoşează.
Dacă ţi-e foarte frig şi te apropii de un foc, e minunat. Apoi, după câteva clipe, te îndepărtezi puţin pentru că începe sa te ardă.
Fericirea înseamnă "stare de bine". Cred că cea mai bună definiţie, conform concepţiei budiste, este că starea de bine nu e o simplă senzaţie de plăcere, ci un sentiment profund de linişte şi împlinire sufleteasca.

Fericirea în exteriorul nostru
Credem că dacă putem aduna lucruri și avere atunci credem ca toate condiţiile se întrunesc pentru a fi fericiţi. A avea totul înseamna a fi fericit? Această sintagmă dezvăluie deja blestemul ce destramă fericirea. A avea totul. Dacă ne lipseşte ceva, totul se destramă.
Iar când lucrurile nu merg cum trebuie, încercăm atât de mult să le reparăm în exterior, dar controlul nostru asupra lumii exterioare este limitat, temporar şi adesea iluzoriu.

Fericirea în interiorul nostru
Premiza găsirii fericirii în ființa noastră interioară este puternică, desigur condiţiile exterioare influențează, și e minunat să trăiești mai mult, mai sănătos, să ai acces la informații, la educație, să poți călători, să dispui de libertate - toate acestea sunt de dorit. Nu sunt însă de ajuns, ci doar un ajutor auxiliar, circumstanțial. Experienţa ce explică totul se află în interiorul minții. Așa că atunci când ne întrebăm cum să alimentăm condițiile necesare pentru fericire, pe cele interioare, care sunt cele care vor submina sau ne vor da fericirea cea mult dorita, pentru toate acestea avem nevoie de experiență.
Fericirea se obține prin intermediul celui mai complex organ al nostru mintea noastră prin meditație, compasiune, altruism, iubire necondiționată și stare de bunătate nemărginită fata de orice este viu.

Părerea mea .

miercuri, 7 noiembrie 2012

Conventional Electric Current

The electrons which are the mobile charge carriers which are responsible for electric current in conductors such as wires, it has long been the convention to take the direction of electric current as if it were the positive charges which are moving. Some texts reverse this convention and take electric current direction as the direction the electrons move, an obviously more physically realistic direction, but the vast majority of references use the conventional current direction and that convention will be followed in most of this material. In common applications such as determining the direction of force on a current carrying wire, treating current as positive charge motion or negative charge motion gives identical results. Besides the advantage of agreeing in direction with most texts, the conventional current direction is the direction from high voltage to low voltage, high energy to low energy, and thus has some appeal in its parallel to the flow of water from high pressure to low (see water analogy).

luni, 5 noiembrie 2012

Electronic basics - Ohm's Law

For many conductors of electricity, the electric current which will flow through them is directly proportional to the voltage applied to them. When a microscopic view of Ohm's law is taken, it is found to depend upon the fact that the drift velocity of charges through the material is proportional to the electric field in the conductor. The ratio of voltage to current is called the resistance, and if the ratio is constant over a wide range of voltages, the material is said to be an "ohmic" material. If the material can be characterized by such a resistance, then the current can be predicted from the relationship:
Electric current = Voltage / Resistance

vineri, 2 noiembrie 2012

Mod de viata

Hai sa facem un scurt exercițiu. Încercați sa numărați numărul de ore pe care îl petrecem în fata computerului, televizorului. Eu cel puțin care muncesc la computer prin natura meseriei mele petrec intre 5 - 6 ore în fata PC-ului și încă 1-2 în fata TV-ului. A început sa apară o suprasolicitare fizica și informaționala.
Mare parte din probleme se pot rezolva doar prin mult somn. Dar nu toate ...

O alta soluție complementara somnului este dieta echilibrata în combinație cu multi-vitaminele de calitate. Vitaminele pot ajuta corpul sa lupte cu suprasolicitarea. Hrana de calitate săraca în grăsimi rele și bogata în fibre ajuta organismul sa se refacă.

Bolile mintale se pot instala pe fondul epuizării psihice și a stresului prelungit. Se începe cu o depresie scurta apoi aceste depresii pot degenera în alte forme mai grave. Eu nu sunt medic și nu am nici un fel de pregătire în domeniu dar in momentul in care am vizionat prezentarea de mai jos am început sa îmi pun semne mari de întrebare.

Si în final cum poți sa echilibrezi munca cu viata personala pentru a reduce stresul si a îmbunătății calității vietii:
Sper ca o sa va fie de ajutor experienta acestor oameni.

miercuri, 31 octombrie 2012

Diverse linkuri de electronica

Comunicatie pe USB cu Arduino

Comunicația prin USB dintre computer și un Arduino (home made PCB) o sa încerc sa va dau cîteva referințe. Schema pare destul de complicata dar părerea mea este ca se poate realiza destul de ușor. Părerea mea :)
Schema de baza:
Componentele de baza sunt:
- Chipul FT232R
- microcontroler ATMEGA168P
- Restul componentelor se pot gasi aici
Drivere pentru USB:
- se găsesc aici în Arduino environment
- sau pe pagina celor de FTDIChip aici
Un exemplu de proiect ar suna cam asa :
- Se conectează ECU-ul(Electronic control Unit) nostru prin USB la computer
- Pe computer exista o aplicație care poate trimite semnale prin USB către ECU, de exemplu o comanda prin care ECU-ul sa aprindă cîteva LED-uri sau sa pornească un motoraș.
- ECU-ul prelucreaza comanda și o executa iar apoi trimite înapoi un mesaj cum ca comanda a fost realizata cu succes
O sa revin cu alte informații pe măsura ce avansez cu proiectul.

luni, 29 octombrie 2012

Cele mai importante principii ale civilizatiei occidentale


Principiile de baza pe care se bazează civilizația occidentala sunt:

0. Libertatea de gandire, de exprimare şi de mişcare
1. Competiţia
2. Revoluţia științifica
3. Dreptul la proprietate şi justiţie
4. Medicina modernă
5. Societatea de consum
6. Etica muncii

Dacă în momentul acesta aceste principii ar fi respectate în România atunci suntem pe calea cea bună. În cazul în care una dintre aceste principii nu este respectată totul se duce de râpă. Orice derapaj are repercursiuni în primul rand în viitorul ţării și în buna starea a națiunii. Poate că suna prea simplu dar faceți un exercițiu de imaginație și scoateți din calcul una din regulile de mai sus. Ce ar urma? În cel mai bun caz o recesiune și în cel mai rău caz faliment economic și moral.

 NU se poate forma o economie sănătoasă fără o competiţie acerbă şi echitabilă între companii. NU există progres fără revoluţie şi inovaţie ştiinţifică. NU există stat de drept fără drept de proprietate şi justiţie. NU există o societate sănătoasă fără medicina modernă. NU există economie fără consum. NU există economie sigură fără o forţă de muncă cu un spirit al muncii. Părere mea.

miercuri, 26 septembrie 2012

Mini computer - RASPBERRY PI

RASPBERRY PI este o placa de dezvoltare cu următoarele caracteristici: - procesor ARM la 700 MHz
- 256 memorie RAM
- placa Ethernet încorporată
- conector video HDMI
- 2 port-uri USB
- Datasheet - RASPBERRY.pdf

Practic este un mini computer capabil să ruleze linux şi care poate transforma orice televizor echipat cu HDMI într-un smartTV.

se poate cumpăra de aici: RASPBERRY-PI-B

luni, 17 septembrie 2012

Terror Management Theory (TMT)

Dacă o seminţie ar trebui sa fie întemniţată pentru crimele şi nenorocirile pe care le-au făcut atunci cât ar trebui să stea neamul românesc ? Asta a fost una din întrebările care mi-au venit în momentul în care am urmărit cele două filmuleţe de mai jos. Această teorie mă pune serios pe gânduri şi încerc să înţeleg rolul şi drumul prin furtuna istoriei a românilor.
Teoria gestionării terorii sau Terror Management Theory (TMT) este una dintre cele mai interesante teorii pe care le-am citit în ultima vreme.TMT

joi, 26 iulie 2012

Proiect cu Arduino 6 - Optocuplor

Ideea de bază când vorbim de un optocuplor este să se desparţi un circuit de tensiune mai mare de un circuit cu tensiune mică şi să comanzi cu o tensiune mai mică (să opreşti sau să porneşti) o componentă , cum ar fi un motor sau un releu ce funcţionează cu o tensiune mult mai mare. Nu vreau să fac aici un curs de electronică digitală dar proiectul cu ventilatoarele m-a împins să recitesc diverse manuale din facultate demult uitate în bibliotecă. În momentul în care vrei să faci ceva practic , în orice domeniu nu doar în electronică, te loveşti de diverse probleme pe care trebuie să le înţelegi şi să le rezolvi. Ca să înţelegi problema trebuie să studiezi şi să pui la punct o rezolvare. Aşa am ajuns la rezolvarea folosind un optocuplor la problema mea. Problema sună în felul următor: un ventilator ar trebui să fie alimentat la o tensiune de 12 V pentru a funcţiona la capacitatea maximă, dacă îl alimentezi doar la 5 volţi atunci viteza de rotaţie este destul de mică. Soluţia la problemă am găsit-o aici http://www.uchobby.com/index.php/2007/09/23/arduino-temperature-controlled-pc-fan/ şi o să îmi adaptez proiectul folosind schema de mai jos.
În mare funcţionează în felul următor: dacă avem o tensiune de 5 V sau un PWM cu amplitudinea de 5 V pe pinul 9 atunci optocuplorul va deschide primul tranzistor din schemă iar acesta îl va deschide la rândul lui pe tranzistorul BD137 care va alimenta ventilatorul la tensiunea de 12 V. Este exact ce căutam.

luni, 23 iulie 2012

Proiect cu arduino 5 - Primul test


Am lipit și am conectat senzorul de temperatură și ventilatorul. Aplicația funcționează în felul următor: dacă temperatura depășește 30 C atunci se aprinde un led roșu și ventilatorul pornește la capacitate maximă.
Sper să reușesc mâine să conectez și cel de al doilea ventilator și să le pornesc pe amândouă în același timp.

Proiect cu arduino 4 - Schema completă

Am trecut la următoarea fază , am lipit controlerul, oscilatorul, un led pentru test şi un ventilator. Asta ar fi schema fără led şi ventilator:
A mers totul strună şi probabil săptămâna asta o să trec la următoarea fază şi anume să lipesc senzorul de temperatură şi să pun software-ul la punct. Poze şi un filmuleţ o să postez la finalul proiectului când totul funcţionează ca la carte. Totul devine foarte simplu cu placa de dezvoltare de la Arduino. Pe măsură ce lucrez îmi vin idei pentru alte proiecte cum ar fi un aparat care să pornească filtrul de cafea la o ora fixa sau un aparat care sa se ataşeze la o sticlă pentru a uda cu picătura o plantă dintr-un ghiveci sau un senzor de gaz metan care să îţi trimită un sms sau un email şi să declanşeze o alarmă. Îmi vin idei în permanenţă şi o să le scriu pe blog să nu le uit. Deci proiectul cu ventilatoarele intră în faza 3. Următoarea fază (faza 4) este montarea ventilatoarelor în incinta pe care urmează să o ventilez şi testul final. Sper să funcţioneze conform planului.

joi, 19 iulie 2012

Revolutia Arduino

Proiect cu arduino 3 - Stabilizator de tensiune

Ieri am lipit montajul pentru placa ce urmează să realizeze ceea ce mi-am propus , să controleze două ventilatoare în funcţie de temperatură şi să afişeze acea temperatură pe un display. Prima etapă de lipituri a avut ca scop realizarea unui modul electronic de stabilizare a tensiunii.
Schema realizată am postat-o mai jos:
Sincer nu mă aşteptam să fie aşa de greu de lipit. E nevoie de o anumită tehnică de lipit piese pe placă care se învaţă cu practica. M-am inspirat de aici pentru a învăţa să lipesc http://www.ladyada.net/learn/soldering/

Vă ţin la curent cu proiectul în zilele următoare.
Pe curând.

miercuri, 18 iulie 2012

Proiect cu arduino 2 - Piesele

Proiectul începe să prindă contur. Am procurat aproape toate piesele şi urmează să le lipesc. Sper sa reuşesc :)
Mă inspir de aici http://www.ladyada.net/make/boarduino/index.html.

Dacii nu prea se înrudesc cu romanii ...

Cică dacii nu se înrudesc cu romanii. Argumentele par logice. Teoria actuală pe care am studiat-o la şcoală începe să scârţâie rău de tot. Părerea mea este această teorie "nouă" ar putea fi consolidată dacă s-ar intensifica cercetarea arheologică şi s-ar implica mai mulţi istorici şi academicieni. Teoria are foarte multe argumente logice pe care toţi istoricii sunt obligaţi să le ia în consideraţie altfel istoria şi generaţiile viitoare îi vor taxa foarte dur.




luni, 16 iulie 2012

Civilizaţia criminalilor

De ceva vreme mă frământă o serie de  intrebări ... Ce s-ar fi întamplat dacă umanitatea nu s-ar fi bazat pe razboi ci pe pace ? Dacă agresorii nu ar fi existat niciodata cum ar fi progresat umanitatea ? Când mă refer la agresori ma refer la armatele de jefuitori care au prădat teritorii vaste din antichitate si pana in zilele noastre. Era şi este o goană după resurse ? S-ar putea spune ca da, însă dacă urmărim toate imperiile care s-au aflat în poziţia de "jefuitor profesionist" au sfârşit toate în groapa de gunoi a istorie. Imperiile se nasc din nevoia de a stăpânii noi şi noi resurse, de a umilii şi de a îşi impune "legea". Noile teritorii cucerite sunt rapid "secate" şi imperiul avanseză şi subjugă altă zonă. Si care ar fi scopul ? Doar pentru acumularea de bogatii a celor bogati si pentru a satisface nevoia de "paine , circ si sange" a norodului. Un prim răspuns la prima întrebare ar fi: Dacă umanitate s-ar fi axat pe legea păcii atunci umanitatea s-ar fi bazat pe inovatie şi pe noi tehnologii si nu pe crime, jaf si sange. Civilizatia de pe Pământ este una a razboiului, a urii şi a umilinţei. Ce o să se aleagă de noi în următoarea eră ? ... Făra inovaţie umanitatea va dispărea.

joi, 12 iulie 2012

Proiect cu arduino 1 - Cerinţe

Am decis după aproape 2 ani sa mă apuc să mai scriu una alta pe acest blog şi am preluat modelul lui Matt Cutts care la fiecare 30 de zile încearcă sa înveţe şi să facă ceva nou. Prima mea dorinţă de acest fel a fost să execut un  mic proiect folosind platforma Arduino (vezi http://www.arduino.cc/). Specificațiile de bază pentru proiect sunt:
Se dă:
- Am mai multe ventilatoare vreo doi senzori de temperatura , un afișor și o platforma Arduino
Se cere:
- În funcție de temperatură, se controlează ventilatoarele (mărește sau micșorează viteza de rotație a ventilatoarelor)

Ce implica proiectul asta ?
Cunoștințe de electronica, organizare proiect, procurare materiale :) , time management (ar trebui sa dureze doar o luna).
 Sa vedem ce iasă .

Apropo, de Arduino am aflat de pe www.ted.com.


Try something new every month
