 Camera de supraveghere folosind  ESP32 CAM cu PIR

În cadrul acestui proiecțel am creat o cameră de supraveghere care se activează în momentul în care senzorul PIR detectează mișcare. Camera o să facă o fotografie care o sa fie salvată pe cardul SD, iar apoi o sa trimită acea fotografie prin email la o adresă prestabilită. Placa ESP32 CAM a fost programată să rămână în starea de "deep sleep" până primește un impuls de la senzorul PIR, și după ce face poza și o trimite pe email o să se întoarcă automat în "deep sleep".

 Pentru trecerea in deep sleep se folosește funcția:  esp_sleep_enable_ext0_wakeup(GPIO_NUM_13, 0);

Din păcate proiectul are câteva limitări cum ar fi cazul în care target-ul din campul vizual al camerei se mișcă mult prea repede și camera nu apucă să-l prindă (obiect în mișcare/vehicul/alergători/animal). Momentan nu am o solutie simplă pentru problema aceasta , și cred ca s-ar rezolva daca as tine camera in "normal mode" și aș folosi o cameră profesională , dar probabil o sa coste mult prea mult.

În cazul în care camera nu are access la internet o să salveze fotografiile și pe un card SD, dar avem iar o limitare legată de spațiul de stocare. Practic o să se umple cardul și o sa apară o eroare în momentul în care încearcă să salveze fotografia.



Componente:


Schema electronica/sistem:




 Camera de supraveghere folosind ESP32 CAM cu PIR

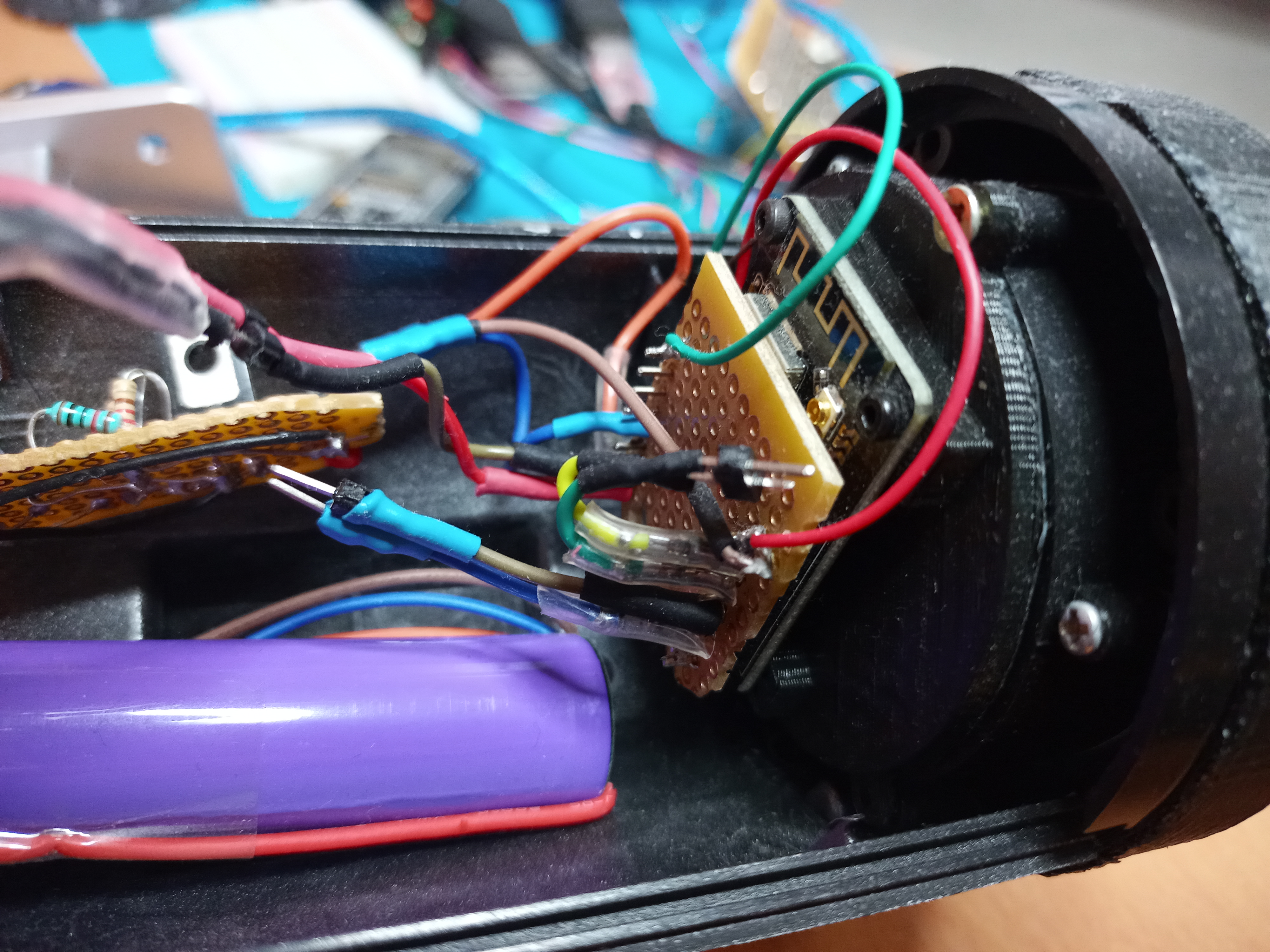

Am fixat placa ESP32 CAM intr-o cameră de supraveghere falsă cu un adaptor făcut la imprimanta 3D.
Camera de supraveghere folosind ESP32 CAM cu PIR

Senzorul PIR l-am montat dedesubtul camerei folosind , tot asa, un adaptor creat la imprimanta 3D.
Camera de supraveghere folosind ESP32 CAM cu PIR

Am conectat si un accumulator pentru a asigura o autonomie de cateva ore în cazul în care camera este deconectată de la electricitate.

Cod de test cu PIR:

/*
Florin Simedru
Complete project details at https://automatic-house.blogspot.com
Permission is hereby granted, free of charge, to any person obtaining a copy
of this software and associated documentation files.
The above copyright notice and this permission notice shall be included in all
copies or substantial portions of the Software.
*/
/********************************************************************************************************************
* Preferences--> Aditional boards Manager URLs : https://dl.espressif.com/dl/package_esp32_index.json, http://arduino.esp8266.com/stable/package_esp8266com_index.json
* Board Settings:
* Board: "ESP32 Wrover Module"
* Upload Speed: "921600"
* Flash Frequency: "80MHz"
* Flash Mode: "QIO"
* Partition Scheme: "Hue APP (3MB No OTA/1MB SPIFFS)"
* Core Debug Level: "None"
* COM Port: Depends *On Your System*
*
* GPIO 0 must be connected to GND pin while uploading the sketch
* After connecting GPIO 0 to GND pin, press the ESP32 CAM on-board RESET button to put the board in flashing mode
*********************************************************************************************************************/
#include "esp_camera.h"
#include "Arduino.h"
#include "FS.h" // SD Card ESP32
#include "SD_MMC.h" // SD Card ESP32
#include "soc/soc.h" // Disable brownour problems
#include "soc/rtc_cntl_reg.h" // Disable brownour problems
#include "driver/rtc_io.h"
#include <WiFi.h>
#include <EEPROM.h>
#include <EMailSender.h>
#include <SPIFFS.h>
#include "ESP32_MailClient.h"
// read and write from flash memory
// define the number of bytes you want to access
#define EEPROM_SIZE 4
// Pin definition for CAMERA_MODEL_AI_THINKER
#define PWDN_GPIO_NUM 32
#define RESET_GPIO_NUM -1
#define XCLK_GPIO_NUM 0
#define SIOD_GPIO_NUM 26
#define SIOC_GPIO_NUM 27
#define Y9_GPIO_NUM 35
#define Y8_GPIO_NUM 34
#define Y7_GPIO_NUM 39
#define Y6_GPIO_NUM 36
#define Y5_GPIO_NUM 21
#define Y4_GPIO_NUM 19
#define Y3_GPIO_NUM 18
#define Y2_GPIO_NUM 5
#define VSYNC_GPIO_NUM 25
#define HREF_GPIO_NUM 23
#define PCLK_GPIO_NUM 22
// Photo File Name to save in SPIFFS
#define FILE_PHOTO "photo.jpg"
#define FILE_PHOTO_SLASH "/photo.jpg"
// To send Email using Gmail use port 465 (SSL) and SMTP Server smtp.gmail.com
// YOU MUST ENABLE less secure app option https://myaccount.google.com/lesssecureapps?pli=1
#define emailSenderAccount "emailSenderAccount@gmail.com"
#define emailSenderPassword ""
#define smtpServer "smtp.gmail.com"
#define smtpServerPort 465
#define emailSubject "ESP32-CAM Photo Captured"
#define emailRecipient "emailRecipient@gmail.com"
const char* ssid = "WifiSSID";
const char* password = "password";
RTC_DATA_ATTR int bootCount = 0;
// The Email Sending data object contains config and data to send
//SMTPSession smtpData;
//EMailSender(const char* email_login, const char* email_password, const char* email_from, const char* name_from, const char* smtp_server, uint16_t smtp_port );
EMailSender emailSend(emailSenderAccount, emailSenderPassword,emailRecipient,emailSubject,smtpServer,smtpServerPort);
int pictureNumber = 0;
bool ok = 0;
// The Email Sending data object contains config and data to send
SMTPData smtpData;
// Check if photo capture was successful
bool checkPhoto( fs::FS &fs )
{
File f_pic = fs.open( FILE_PHOTO );
unsigned int pic_sz = f_pic.size();
return ( pic_sz > 100 );
}
// Capture Photo and Save it to SPIFFS
void capturePhotoSaveSpiffs( camera_fb_t *fbp )
{
camera_fb_t * fb = fbp; // pointer
bool ok = 0; // Boolean indicating if the picture has been taken correctly
if (!SPIFFS.begin(true))
{
Serial.println("An Error has occurred while mounting SPIFFS");
bool formatted = SPIFFS.format();
if ( formatted )
{
Serial.println("SPIFFS formatted successfully");
}
else
{
Serial.println("Error formatting");
}
ESP.restart();
}
else
{
delay(500);
bool formatted = SPIFFS.format();
if ( formatted )
{
Serial.println("SPIFFS formatted successfully");
}
else
{
Serial.println("Error formatting");
}
Serial.println("SPIFFS mounted successfully");
Serial.println("Taking a photo...");
if (!fb) {
Serial.println("Camera capture failed");
return;
}
// Photo file name
Serial.printf("Picture file name: %s\n", FILE_PHOTO);
File file = SPIFFS.open(FILE_PHOTO, FILE_WRITE);
// Insert the data in the photo file
if (!file) {
Serial.println("Failed to open file in writing mode");
}
else {
file.write(fb->buf, fb->len); // payload (image), payload length
Serial.print("The picture has been saved in ");
Serial.print(FILE_PHOTO);
Serial.print(" - Size: ");
Serial.print(file.size());
Serial.println(" bytes");
}
// Close the file
file.close();
// check if file has been correctly saved in SPIFFS
ok = checkPhoto(SPIFFS);
}
}
void sendEmailPhoto_via_Gmail( String pic_path, int storage_type)
{
String path_slash;
EMailSender::EMailMessage message;
message.subject = "ESP32 CAM email";
message.message = "Salut, ESP32 CAM a detectat miscare ! /"+ pic_path;
EMailSender::FileDescriptior fileDescriptor[1];
fileDescriptor[0].filename = F(pic_path.c_str());
path_slash = "/"+pic_path;
fileDescriptor[0].url = F(path_slash.c_str());
fileDescriptor[0].mime = "image/jpg";
fileDescriptor[0].encode64 = true;
fileDescriptor[0].storageType = EMailSender::EMAIL_STORAGE_TYPE_SPIFFS;
EMailSender::Attachments attachs = {1, fileDescriptor};
EMailSender::Response resp = emailSend.send(emailRecipient, message, attachs); //, attachs
Serial.println("Sending status: ");
Serial.println(resp.status);
Serial.println(resp.code);
Serial.println(resp.desc);
}
int sendPhoto( void ) {
int ret_value = -1;
// Preparing email
Serial.println("Sending email...");
// Set the SMTP Server Email host, port, account and password
smtpData.setLogin(smtpServer, smtpServerPort, emailSenderAccount, emailSenderPassword);
// Set the sender name and Email
smtpData.setSender("ESP32-CAM", emailSenderAccount);
// Set Email priority or importance High, Normal, Low or 1 to 5 (1 is highest)
smtpData.setPriority("High");
// Set the subject
smtpData.setSubject(emailSubject);
// Set the email message in HTML format
smtpData.setMessage("<h2>Photo captured with ESP32-CAM and attached in this email.</h2>", true);
// Set the email message in text format
//smtpData.setMessage("Photo captured with ESP32-CAM and attached in this email.", false);
// Add recipients, can add more than one recipient
smtpData.addRecipient(emailRecipient);
// Add attach files from SPIFFS
smtpData.addAttachFile(FILE_PHOTO_SLASH, "image/jpg");
// Set the storage type to attach files in your email (SPIFFS)
smtpData.setFileStorageType(MailClientStorageType::SPIFFS);
smtpData.setSendCallback(sendCallback);
delay(500);
// Start sending Email, can be set callback function to track the status
if (!MailClient.sendMail(smtpData))
{
Serial.println("Error sending Email, " + MailClient.smtpErrorReason());
ret_value = 1;
}
else
{
ret_value = 2;
Serial.println("Email sent! " );
}
// Clear all data from Email object to free memory
smtpData.empty();
return ret_value;
}
// Callback function to get the Email sending status
void sendCallback(SendStatus msg)
{
//Print the current status
Serial.println(msg.info());
}
void camera_sensor_setup()
{
sensor_t * s = esp_camera_sensor_get();
s->set_contrast(s, 2); //min=-2, max=2
s->set_brightness(s, 2); //min=-2, max=2
s->set_saturation(s, 2); //min=-2, max=2
s->set_brightness(s, 0); // -2 to 2
s->set_contrast(s, 0); // -2 to 2
s->set_saturation(s, 0); // -2 to 2
s->set_special_effect(s, 2); // 0 to 6 (0 - No Effect, 1 - Negative, 2 - Grayscale, 3 - Red Tint, 4 - Green Tint, 5 - Blue Tint, 6 - Sepia)
s->set_whitebal(s, 1); // 0 = disable , 1 = enable
s->set_awb_gain(s, 1); // 0 = disable , 1 = enable
s->set_wb_mode(s, 0); // 0 to 4 - if awb_gain enabled (0 - Auto, 1 - Sunny, 2 - Cloudy, 3 - Office, 4 - Home)
s->set_exposure_ctrl(s, 1); // 0 = disable , 1 = enable
s->set_aec2(s, 0); // 0 = disable , 1 = enable
s->set_ae_level(s, 0); // -2 to 2
s->set_aec_value(s, 300); // 0 to 1200
s->set_gain_ctrl(s, 1); // 0 = disable , 1 = enable
s->set_agc_gain(s, 0); // 0 to 30
s->set_gainceiling(s, (gainceiling_t)0); // 0 to 6
s->set_bpc(s, 0); // 0 = disable , 1 = enable
s->set_wpc(s, 1); // 0 = disable , 1 = enable
s->set_raw_gma(s, 1); // 0 = disable , 1 = enable
s->set_lenc(s, 1); // 0 = disable , 1 = enable
s->set_hmirror(s, 0); // 0 = disable , 1 = enable
s->set_vflip(s, 1); // 0 = disable , 1 = enable
s->set_dcw(s, 1); // 0 = disable , 1 = enable
s->set_colorbar(s, 0); // 0 = disable , 1 = enable
}
void setup() {
File file_spiffs;
camera_fb_t * fb = NULL;
WRITE_PERI_REG(RTC_CNTL_BROWN_OUT_REG, 0); //disable brownout detector
Serial.begin(115200);
Serial.setDebugOutput(true);
camera_config_t config;
config.ledc_channel = LEDC_CHANNEL_0;
config.ledc_timer = LEDC_TIMER_0;
config.pin_d0 = Y2_GPIO_NUM;
config.pin_d1 = Y3_GPIO_NUM;
config.pin_d2 = Y4_GPIO_NUM;
config.pin_d3 = Y5_GPIO_NUM;
config.pin_d4 = Y6_GPIO_NUM;
config.pin_d5 = Y7_GPIO_NUM;
config.pin_d6 = Y8_GPIO_NUM;
config.pin_d7 = Y9_GPIO_NUM;
config.pin_xclk = XCLK_GPIO_NUM;
config.pin_pclk = PCLK_GPIO_NUM;
config.pin_vsync = VSYNC_GPIO_NUM;
config.pin_href = HREF_GPIO_NUM;
config.pin_sscb_sda = SIOD_GPIO_NUM;
config.pin_sscb_scl = SIOC_GPIO_NUM;
config.pin_pwdn = PWDN_GPIO_NUM;
config.pin_reset = RESET_GPIO_NUM;
config.xclk_freq_hz = 20000000;
config.pixel_format = PIXFORMAT_JPEG;
pinMode(4, INPUT);
digitalWrite(4, LOW);
rtc_gpio_hold_dis(GPIO_NUM_4);
rtc_gpio_hold_dis(GPIO_NUM_13);
if(psramFound()){
config.frame_size = FRAMESIZE_SVGA; // FRAMESIZE_ + QVGA|CIF|VGA|SVGA|XGA|SXGA|UXGA
config.jpeg_quality = 10;
config.fb_count = 2;
} else {
config.frame_size = FRAMESIZE_SVGA;
config.jpeg_quality = 12;
config.fb_count = 1;
}
// Init Camera
esp_err_t err = esp_camera_init(&config);
if (err != ESP_OK) {
Serial.printf("Camera init failed with error 0x%x", err);
return;
}
//set the camera parameters
sensor_t * s = esp_camera_sensor_get();
s->set_contrast(s, 2); //min=-2, max=2
s->set_brightness(s, 2); //min=-2, max=2
s->set_saturation(s, 1); //min=-2, max=2
s->set_vflip(s, 1); // 0 = disable , 1 = enable
s->set_hmirror(s, 1); // 0 = disable , 1 = enable
delay(100); //wait a little for settings to take effect
// Take a picture with Camera
fb = esp_camera_fb_get();
if(!fb) {
Serial.println("Camera capture failed");
Serial.println("Exiting now");
while(1); //wait here as something is not right
}
Serial.println("Starting SD Card");
delay(500);
// Configure SD_MMC card
if(!SD_MMC.begin()){
Serial.println("SD Card Mount Failed");
}
uint8_t cardType = SD_MMC.cardType();
if(cardType == CARD_NONE){
Serial.println("No SD Card attached");
}
// Initialize EEPROM with predefined size
EEPROM.begin(EEPROM_SIZE);
pictureNumber = EEPROM.read(0) + 1;
// Path where new picture will be saved in SD Card
String path = "/picture" + String(pictureNumber) +".jpg";
String path_email = "picture" + String(pictureNumber) +".jpg";
fs::FS &fs = SD_MMC;
Serial.printf("Picture file name: %s\n", path.c_str());
//create new file
File file = fs.open(path.c_str(), FILE_WRITE);
if(!file){
Serial.println("Failed to open file in writing mode");
Serial.println("Exiting now");
}
else {
file.write(fb->buf, fb->len); // payload (image), payload length
Serial.printf("Saved file to path: %s\n", path.c_str());
EEPROM.write(0, pictureNumber);
EEPROM.commit();
}
file.close();
delay(500);
// Turns off the ESP32-CAM white on-board LED (flash) connected to GPIO 4
pinMode(4, OUTPUT); //GPIO for LED flash
digitalWrite(4, LOW); //turn OFF flash LED
rtc_gpio_hold_en(GPIO_NUM_4); //make sure flash is held LOW in sleep
// Connect to Wi-Fi
WiFi.begin(ssid, password);
Serial.print("Connecting to WiFi...");
while (WiFi.status() != WL_CONNECTED)
{
delay(500);
Serial.print(".");
}
Serial.println();
if(WiFi.status() == WL_CONNECTED)
{
if (!SPIFFS.begin(true))
{
Serial.println("An Error has occurred while mounting SPIFFS");
bool formatted = SPIFFS.format();
if ( formatted )
{
Serial.println("SPIFFS formatted successfully");
}
else
{
Serial.println("Error formatting");
}
ESP.restart();
}
else
{
delay(500);
bool formatted = SPIFFS.format();
if ( formatted )
{
Serial.println("SPIFFS formatted successfully");
}
else
{
Serial.println("Error formatting");
}
Serial.println("SPIFFS mounted successfully");
//save the photo to SPIFFS
Serial.println("Save the photo to SPIFFS...");
if (!fb) {
Serial.println("Camera capture failed");
return;
}
// Photo file name
Serial.printf("Picture file name: %s\n", FILE_PHOTO_SLASH);
file_spiffs = SPIFFS.open(FILE_PHOTO_SLASH, FILE_WRITE);
// Insert the data in the photo file
if (!file_spiffs)
{
Serial.println("Failed to open file in writing mode");
}
else
{
file_spiffs.write(fb->buf, fb->len); // payload (image), payload length
Serial.print("The picture has been saved in ");
Serial.print(FILE_PHOTO);
Serial.print(" - Size: ");
Serial.print(file_spiffs.size());
Serial.println(" bytes");
}
}
if( file_spiffs.size() >100)
{
(void)sendPhoto();
}
}
// Close the file
file_spiffs.close();
esp_camera_fb_return(fb);
esp_sleep_enable_ext0_wakeup(GPIO_NUM_13, 0);
Serial.println("Going to sleep now");
delay(3000);
esp_deep_sleep_start();
Serial.println("Now in Deep Sleep Mode");
}
void loop() {
// Nothing to do in the loop
}
view raw ESP32_CAM_PIR.ino hosted with ❤ by GitHub



Documentatie proiect:

To Do:

 - O functie de configurare prin bluetooth  pentru putea configura mai usor accesul la Wifi și email

- O functie de trezire folosind un senzor magnetic , eventual pentru trecerea în modul de configurare.

- O functie pentru a înregistra video în cazul în care sunt foarte multe mișcări în raza vizuală a camerei.

- O functie de atenționare pe email pentru cazul în care se umple spatiul de stocare pentru cardul de memorie SD.

Pentru întrebari și/sau consultanță tehnică vă stau la dispozitie pe blog sau pe email simedruflorin@automatic-house.ro. O seară/zi plăcută tuturor !

Etichete

Afișați mai multe

Arhiva

Afișați mai multe
