Un nou proiect cu Arduino - Senzor de gaz metan cu afisaj (1)

Am terminat versiunea beta :) a senzorului de gaz metan. Afisarea a fost cel mai greu de facut. Lipisem doua fire invers si m-am chinuit 2 saptamani sa imi dau seama de gresela. Senzorul insa imi da niste date destul de bizare. I-am adaugat si niste rezistente comform specificatiilor dar datele tot mi se par foarte aiurea.
Schema de montaj a senzorului
Graficul senzorului in functie de voltaj

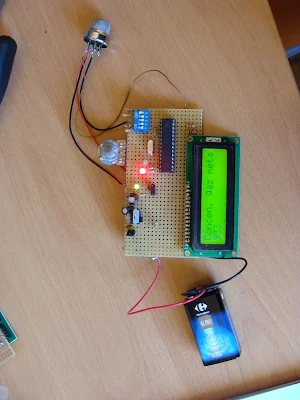

Placa in timpul functionarii

Specificatiile senzorului de gaz
O sa revin cu date despre placa si despre datele primite de la senzor.
