Controlul unui panou LCD 16x2 folosind Arduino

Recent mi-am construit o noua placa bazata pe Arduino și m-am gândit să o testez într-un mod util. Folosind noua placa controlez un panoul LCD 16x2 și afișez cifrele de la 0 la 9. Am conectat totul folosind schema de mai jos și totul a mers ca uns.

Schema electronica de control

Montajul folosind placa Arduino

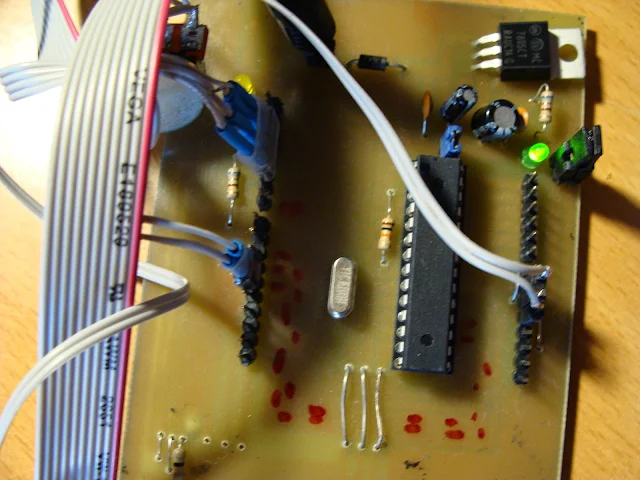

Montajul folosind placa DIY bazata pe Arduino:

Progrămelul de control

/* include the library code: */
#include "LiquidCrystal.h"

// initialize the library with the numbers of the interface pins
LiquidCrystal lcd(12, 11, 5, 4, 3, 2);

void setup() {
  // set up the LCD's number of columns and rows:
  lcd.begin(16,2);
}

void loop() {
  // set the cursor to (0,0):
  lcd.setCursor(0, 0);
  // print from 0 to 9:
  for (int thisChar = 0; thisChar < 10; thisChar++) {
   lcd.print(thisChar);
   delay(500);
  }

  // set the cursor to (16,1):
  lcd.setCursor(16,1);
  // set the display to automatically scroll:
  lcd.autoscroll();
  // print from 0 to 9:
  for (int thisChar = 0; thisChar < 10; thisChar++) {
    lcd.print(thisChar);
    delay(500);
  }
  // turn off automatic scrolling
  lcd.noAutoscroll();

  // clear screen for the next loop:
  lcd.clear();
}

Documentație

Tutorial inspirat de pe Arduino Lesson 11. LCD Displays - Part 1

Sper să fie de folos cuiva.

O după-amiază plăcută!
