Imprimanta 3D (4) - Asamblarea curelelor, heatedbed-ului și primul test de mișcare

  Imprimanta 3D - Asamblarea curelelor, heatedbed-ului și primul test de mișcare

Am reușit sa îmi procur toate componentele pentru a face primul test de mișcare pe cele trei axe. Heatedbed-ul si restul driverelor pentru motoare le-am cumpărat de pe Amazon.co.uk:
A4988 Module (Assembled) - Complete with Heatsink
MK2B RAMPS Dual Power 12/24V Heatbed 3D Printer with FREE resistor and LEDs
... și cuplajele elastice le-am cumpărat de pe magazin.dioda.ro. Totul a decurs bine dar cu câteva mici poticneli inevitabile.

Motoare

Motoarele au cabluri foarte scurte și cred ca va trebui sa le adaug prelungitoare. În plus cred ca motoarele sunt un pic prea slabe pentru ca se încălzesc destul de tare după 10 min. de funcționare.

Curelele motoare

Cea mai mare bătaie de cap mi-a dat montarea curelelor. Am cumpărat doi metri de curea motoare pe care a trebuit să o tai la dimensiunea potrivită astfel încât să fie suficient de întinsă. Dar după ce am măsurat de mai multe ori și am tăiat tot strâmb ... le-am montat corect :D (sper ...).

Heated bed

Am montat heated bed-ul (placa roșie din imagini) dar încă nu am montat termistorul, care ar trebui sa oprească tensiunea pentru a nu se supraîncălzii .. Am și testat placa și se încălzește . Din punct de vedere electric e totul funcțional.

Mișcare

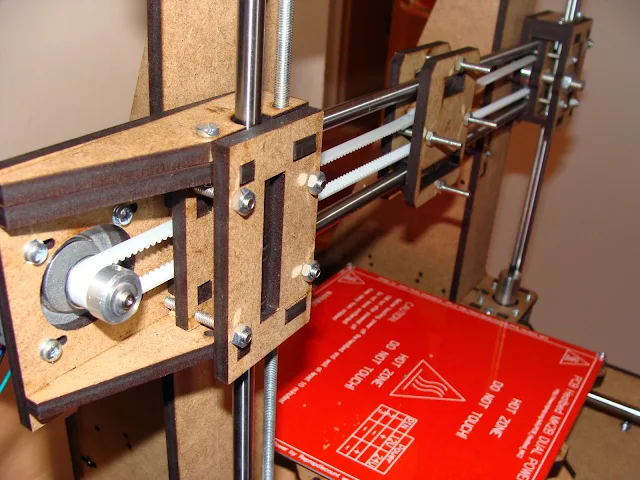

Motorul pentru mișcarea pe axa X si cureaua:

Imprimanta 3D - Asamblarea curelelor, heatedbed-ului și primul test de mișcare
... si vedere din stanga a axei X, a curelei si locul de montaj al extruderului :
Imprimanta 3D - Asamblarea curelelor, heatedbed-ului și primul test de mișcare
Imagine de ansamblu:
Imprimanta 3D - Asamblarea curelelor, heatedbed-ului și primul test de mișcare
Conexiunea motoarelor la controller:
Imprimanta 3D - Asamblarea curelelor, heatedbed-ului și primul test de mișcare

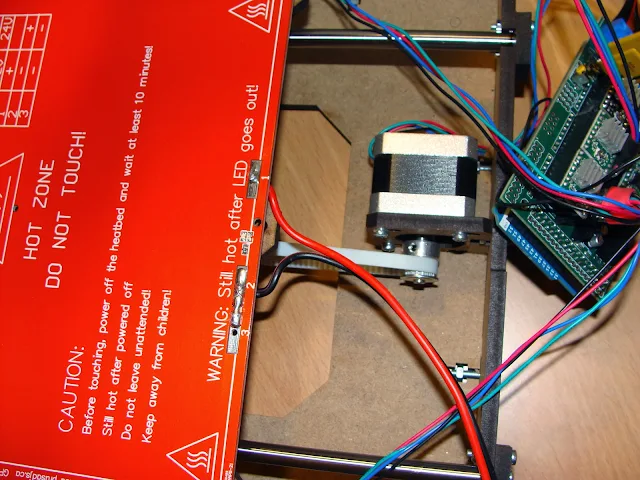

Montajul motorului de mișcare a axei Y, plus cureaua motoare pe fulie :
Imprimanta 3D - Asamblarea curelelor, heatedbed-ului și primul test de mișcare

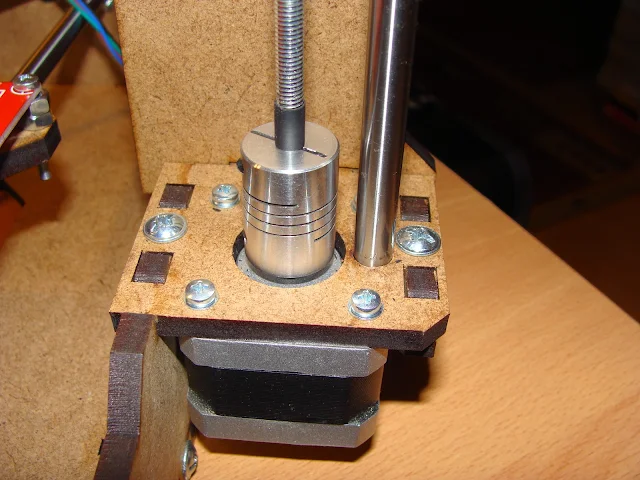

Motor pilon stânga Axa Z și cuplajul elastic:
Imprimanta 3D - Asamblarea curelelor, heatedbed-ului și primul test de mișcare
Motor pilon dreapta Axa Z și cuplajul elastic:
Imprimanta 3D - Asamblarea curelelor, heatedbed-ului și primul test de mișcare


Concluzia : SE MIȘCĂ !!!!


Urmează asamblarea micro-întrerupătoarelor, extruderului și a hotendului (elementul de încălzit plasticul și duza ).
Weekend plăcut tuturor !!!
