Mini proiect (5) - Măsurarea tensiunii si curentului cu INA219

Pentru cei interesati de măsurarea tensiunii si curentului cu placa INA219 am realizat un montaj simplu de test. În imaginile de mai jos se văd legăturile. Totul este foarte simplificat de SENZORul BIDIRECTIONAL DE CURENT SI TENSIUNE I2C INA219. Acest senzor o sa-l folosesc mai departe la monitorizarea bateriei pentru drona.

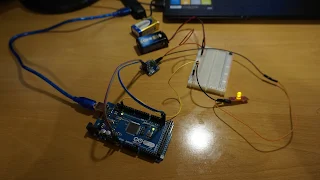

Montajul în ansamblu:

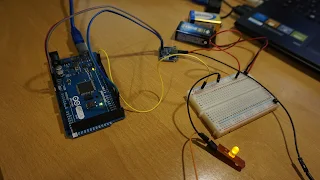

Conexiunile la Arduino Mega2560

Conexiunile la breadboard:

Pe monitor se vad valorile măsurate:

Schemele in Eagle ale senzorului le găsiți pe acest site: Adafruit-INA219-Current-Sensor-PCB

Codul de test:

	/*
	Florin Simedru
	Complete project details at https://automatic-house.blogspot.com
	Permission is hereby granted, free of charge, to any person obtaining a copy
	of this software and associated documentation files.
	The above copyright notice and this permission notice shall be included in all
	copies or substantial portions of the Software.
	*/
	#include "Wire.h"
	#include "Adafruit_INA219.h" // You will need to download this library
	Adafruit_INA219 sensor219(0x40); // Declare and instance of INA219
	void setup(void)
	{
	Serial.begin(9600);
	sensor219.begin();
	}
	void loop(void)
	{
	float busVoltage = 0;
	float current = 0; // Measure in milli amps
	float power = 0;
	busVoltage = sensor219.getBusVoltage_V();
	current = sensor219.getCurrent_mA();
	power = busVoltage * (current/1000); // Calculate the Power
	Serial.print("Bus Voltage: ");
	Serial.print(busVoltage);
	Serial.println(" V");
	Serial.print("Current: ");
	Serial.print(current);
	Serial.println(" mA");
	Serial.print("Power: ");
	Serial.print(power);
	Serial.println(" W");
	Serial.println("");
	delay(2000);
	}

view raw Arduino_INA219.ino hosted with ❤ by GitHub

M-am inspirat de pe următoarele site-uri:

• Adafruit-ina219-current-sensor-breakout
• Ina219-arduino-current-sensor-voltmeter-tutorial-quick-start

Weekend plăcut tuturor!
