Instalație pentru irigat plantele de apartament cu un releu și un ESP32 cu OpenMQTTGateway, și integrat în Home Assistant (1)

Instalație pentru irigat plantele de apartament cu un releu și un ESP32 cu OpenMQTTGateway, și integrat în Home Assistant

În articolul de azi am adaptat un proiect mai vechi pentru a controla o priză de 220V AC folosind un releu și un ESP32, prin care se controlează o mini pompă submersibilă. Această pompă este scufundată într-un mic butoiaș umplut cu apă, iar în momentul în care se activează alimentarea pentru pompiță atunci aceasta pornește și trage apa din butoiaș și o distribuie plantelor prin intermediul unor țevi și niște duze de picurare. Pentru acest proiect am folosit controllerul ESP32, un releu cu un canal de 5V și o priză cu protectie antiumezeală. Releul l-am înghesuit în cutia prizei, iar controllerul l-am montat în carcasa pentru ESP32 proiectată și imprimată de mine la imprimanta 3D.

Controlerul l-am programat folosind platformIO cu proiectul OpenMQTTGateway , care l-am configurat pentru ZactuatorONOFF, iar pe pinul GPIO23 am conectat releul. Astfel din Home Assistant am disponibilă interfața (semnalul actuatorONOFF) de control pentru acest releu. În Home assistant am realizat și o mică automatizare pentru activarea instalației la o oră presetată.

Componente:

• Priza simpla aplicata cu protectie anti-umezeala Ruichnl Waterproof IP55 RC-WPG1012 - TS-2733
• Modul Releu 1 canal 5V
• Modul ESP32-WROOM-32U
• Convertor nivel logic I2C bidirectional 2 canale
• Pompa apa pentru acvariu, 200L/ora, 3W, 220/240V, Negru
• Sistem de irigare pentru gradina, Plastic, 100 ft/30 m, Multicolor
• Relay Module With Optocoupler Relay Output 1 2 4 6 8 16Way Relay Module For Arduino PLC Automation Equipment Control


Schema electronică/sistem:

Configurarea platformIO:

În prima fază mi-am creeat un env nou în platform.ini, care mă ajută să compilez mai ușor, dar îmi oferă posibilitatea să selectez controllerul (în cazul meu am ales ESP32),  portul, numele și librăriile specifice.



Apoi în fișierul Userconfig.h se  activează define-ul ZactuatorONOF "ONOFF".

Configurarea în PlatformIO a pinului 23 pentru releu, se observă mai jos :

După compilare și flashuirea ESP32 am posibilitatea vizualizării semnalelor în MQTT explorer

Configurare Home Assistant



Am adăugat un noul panel în Home Assistant overview, iar aici am adăugat și semnalul de control actuatorONOFF cu care pot activa sau dezactiva instalația pentru irigat plantele.

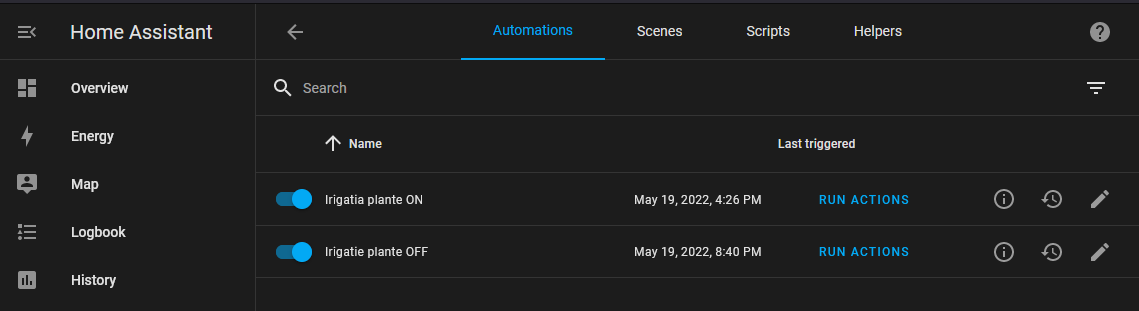

Automatizarea instalației pentru irigat plantele

Pornirea instalației se realizează automat folosind trigger ora. Eu am ales să activez instalația la ora 8:30PM.

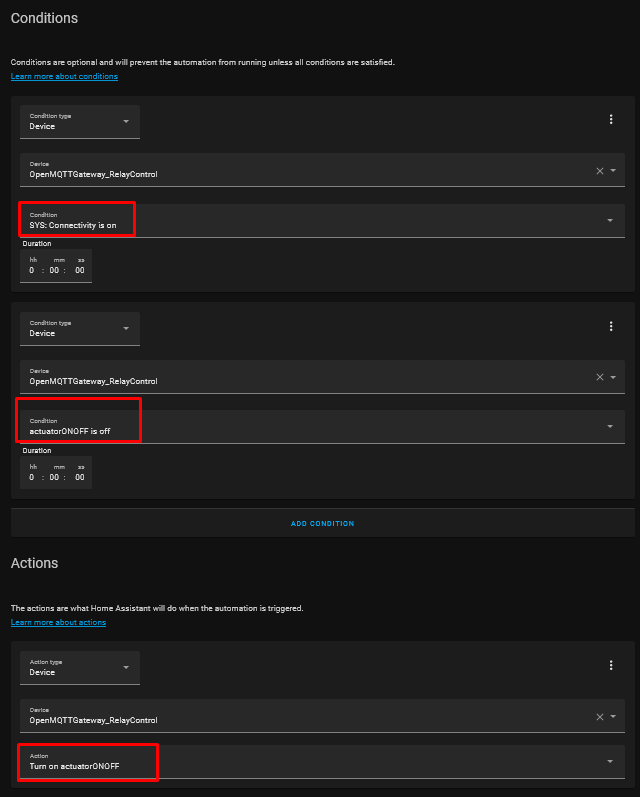

Apoi am selectat conditiile pentru a ne asigura că se poate activa, și ar fi conectivitatea și starea semnalului actuatorONOFF, și apoi se aplică acțiunea de activare.

Oprirea instalației de irigație



Condiția pentru dezactivarea instalației pentru irigat  este pe dos față de activare, deci trebuie să fie semnalul actuatorONOFF = ON, și apoi se aplică acțiunea de dezactivare.

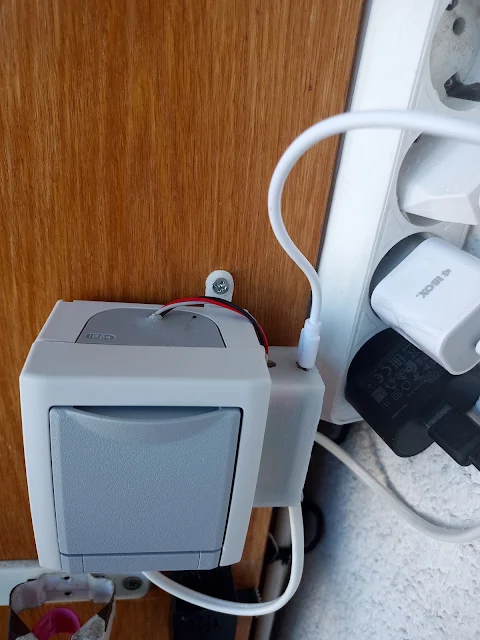

Priza montată

Am ales să montez această priză pentru teste în balcon, iar în următorul articol o să conectez și pompa pentru o demonstrație.

Documentatie proiect:

• https://docs.openmqttgateway.com/use/actuators.html#on-off
• https://randomnerdtutorials.com/esp32-relay-module-ac-web-server/
• https://www.home-assistant.io/docs/automation/


Todo

• Demonstrație practică
• Îmbunătățește automatizarea
